FA系列全自動一體化凈水器
一、概述
該系列凈水裝置集絮凝、沉淀、排污、反沖、集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本廠生產的JY型自動加藥裝置及消毒設備，即可成為一個具有全套功能的小型凈水站。
本系列凈水裝置，不僅適用范圍廣，處理效果好，出水水質。
二、主要性能參數
沉淀區設計表面負荷：7-8m3/m2·h 過濾速度：8～10m/h 總停留時間：40-45min
進水濁度：≤3000NTU 出水濁度：≤3NTU 進水水壓：≥0.06MPa
反洗強度：14～16L/m2·S 反沖時間：4～6min（可調）
卵石墊層高度：400mm 過濾層高度：800mm
三、適用范圍
l、適用于水濁度小于3000mg/L的各類江、河、湖、水庫等為水源的農村、城鎮、工礦企業的水廠、作為主要的凈水處理裝置。
2、對于低溫、低濁、有季節性藻類的湖泊水源，有其特殊的適應能力。
3、對高純水、飲料工業用水，鍋爐用水等作前置水處理的預處理設備。
4、用于各類工業循環水系統，可有效而人幅度地提高循環用水水質。
5、用于中水道系統，以污水廠出水為水源，作凈水回用水的處理設備。
四、產品特點
1、除了對一級泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理。
2、高濃度的絮凝層，能使原水中的雜質顆粒，在其間得到充分的碰撞接觸，吸附的機率，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。
3、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。
5、新穎獨創的集水系統及最低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。
6、凈水系統自動化，既保證了凈水系統的高效過渡，（在原水濁度小于3000mg/L時，濾后水濁度可保持在3mg/L以下）又能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。
7、自耗水率低約在<5%左右，對節省有限的水資源起著積極的作用。
8、占地面積小，與一般凈水構筑物相比，可節省占地50%以上，高度在4.10米左右，市內外均可安置。
9、便于擴建、改造、再用、便于搬遷或易地再用。
五、設備規格
|
項目
|
處理水量（m3/h）
|
外型尺寸
|
運行重量
|
DN1
|
DN2
|
DN3
|
DN4
|
|
型號
|
L×B×H
|
|
PK-FA-5
|
5
|
1.8×1.8×4.5
|
20
|
65
|
80
|
80
|
65
|
|
PK- FA -10
|
10
|
1.8×2.1×4.5
|
25
|
65
|
80
|
80
|
65
|
|
PK- FA -15
|
15
|
2.0×2.5×4.5
|
30
|
65
|
80
|
80
|
80
|
|
PK- FA -20
|
20
|
2.2×3.1×4.5
|
40
|
80
|
80
|
80
|
100
|
|
PK- FA -30
|
30
|
2.6×3.3×4.5
|
50
|
100
|
80
|
80
|
125
|
|
PK- FA -40
|
40
|
3.0×3.9×4.5
|
70
|
100
|
80
|
80
|
150
|
|
PK- FA -50
|
50
|
3.4×4.6×4.35
|
90
|
100
|
100
|
80
|
150
|
|
PK- FA -60
|
60
|
3.8×4.6×4.35
|
100
|
125
|
100
|
80
|
150
|
|
PK- FA -75
|
75
|
5.1×4.6×4.35
|
130
|
125
|
100
|
80
|
150
|
|
PK- FA -80
|
80
|
5.4×4.6×4.35
|
140
|
150
|
100
|
80
|
150
|
|
PK- FA -100
|
100
|
6.8×4.6×4.35
|
170
|
150
|
100
|
80
|
200
|
|
PK- FA -125
|
125
|
8.5×4.6×4.35
|
210
|
150
|
100
|
80
|
200
|
|
PK- FA -150
|
150
|
10.2×4.6×4.35
|
250
|
200
|
100
|
80
|
250
|
|
PK- FA -175
|
175
|
11.9×4.6×4.35
|
300
|
200
|
100
|
80
|
250
|
|
PK- FA -200
|
200
|
13.6×4.6×4.35
|
340
|
200
|
100
|
80
|
300
|
|
PK- FA -250
|
250
|
17.0×4.6×4.35
|
420
|
250
|
100
|
80
|
300
|
|
PK- FA -300
|
300
|
20.4×4.6×4.35
|
500
|
250
|
100
|
80
|
350
|
六、結構示意圖
|
管口名稱
|
|
DN1
|
進水口
|
|
DN2
|
排泥口
|
|
DN3
|
排污口
|
|
DN4
|
出水口
|

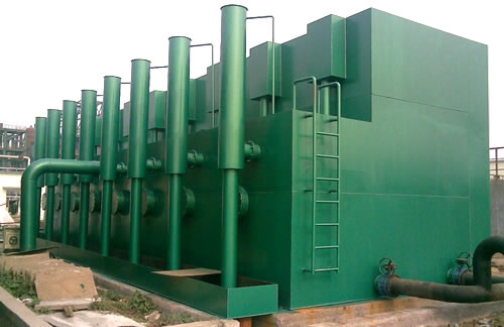

七、設備圖片：
